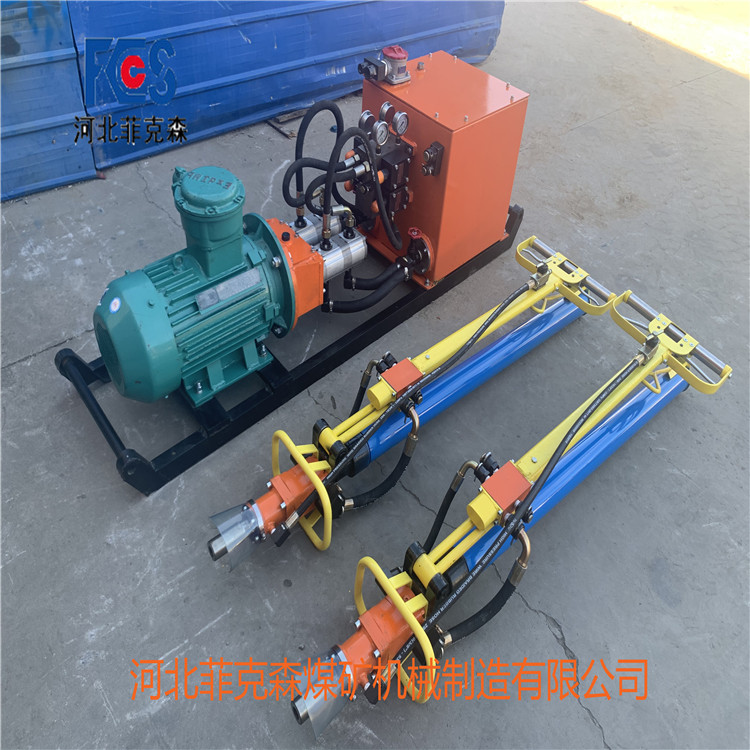

菲克森鉆機的液壓系統有哪幾部分組成？

2022/02/14

液壓泵經過濾油器從油箱內吸油，歷經換向閥將油壓入液壓缸，換向閥用來控制進入液壓缸或流回油箱的液流方位，它有四個工作部位。溢流閥起到調壓和超載維護作用。從立軸給進液壓系統的工作原理可知，一個完好的液壓系統由下列四個局部組成。

動力元件：指液壓泵，其作用是將原動機輸出的機械動能轉換為液壓能并向液壓傳動系統提供液壓油。

控制元件：包括壓力控制閥、流量調理閥和方位控制閥等，其作用是控制液壓傳動系統的壓力、總流量和液壓方位，以確保執行元件取得所規則的力、速度和運動方位。

執行元件：包括液壓缸和液壓馬達，其作用是將液壓能轉換為機械能，輸出到工作機構上去。

輔助元件：包括油箱、管道、三通接頭、蓄能器、濾油器以及各種儀表。
